Plongez avec nous au cœur de notre atelier de métallerie et découvrez 3 projets que nous avons menés depuis le début de l’année.

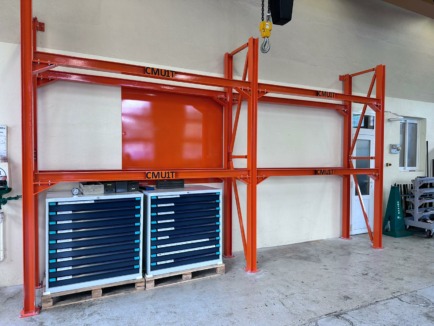

Conception d’un rack sur mesure pour EDF Oloron
EDF avait besoin d’un rack capable de supporter une charge de 1 tonne par étage, car il n’existait pas de rack standard répondant à leurs besoins spécifiques. Nous avons conçu et fabriqué un rack sur mesure pour optimiser leur espace de stockage.
- Dimensions : 5,5 m de long x 1 m de large x 3 m de haut
- Matériaux : poutrelles HA200 en acier
Pour réaliser ce projet, nous avons d’abord pris les côtes sur le site afin de garantir un ajustement parfait. Ensuite, nos techniciens ont élaboré des plans détaillés, ce qui a permis de procéder à la découpe des matériaux. L’assemblage a suivi, avec une attention particulière à la soudure pour assurer la robustesse de la structure. Enfin, le rack a été peint pour protéger l’acier et a été installé sur place, prêt à être utilisé par EDF.
Ce projet a permis à EDF d’économiser de l’espace tout en assurant la sécurité et la stabilité des matériaux stockés.

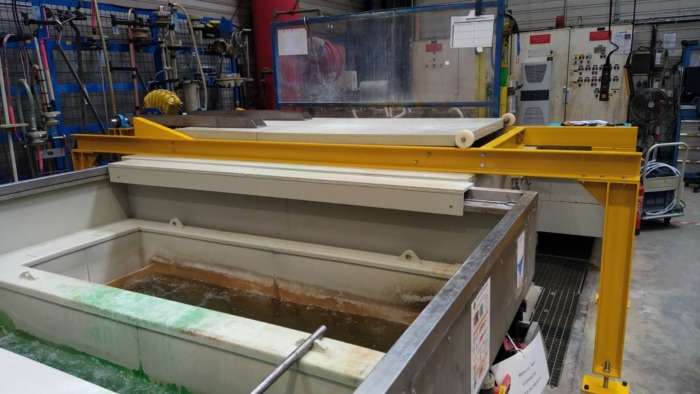

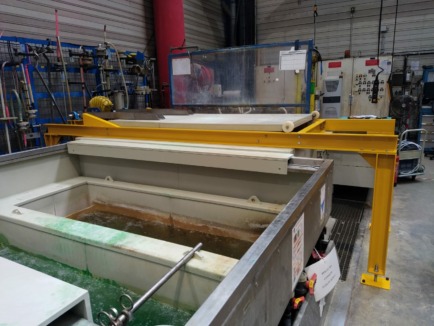

Modification d’une cuve pour Safran Landing Systems
Nous avons réalisé la modification d’une cuve en concevant un support de trempe pour des pièces avionables. Safran avait besoin d’un système d’accroche robuste et flexible, capable de supporter une charge de 300 kg.
- Structure fixe en acier et partie amovible en inox 304 L
- Dimensions : 4 m de long x 1 m de large x 1 m de haut
Le projet a commencé par un relevé de côtes précis à l’aide du Scanner FARO, garantissant des mesures exactes pour la conception en 3D. Nous avons ensuite conçu la structure. La note de calcul a permis de vérifier la résistance mécanique face aux efforts appliqués sur l’ensemble.
Nous avons alors identifié que la cuve ne pouvait pas supporter le poids en charge, c’est pour cette raison qu’une structure a été rajoutée à l’ensemble pour supporter la charge. Nous avons rehaussé le capot de la cuve pour permettre une répartition optimale du poids et éviter que tout le poids repose sur la cuve.
Après avoir fabriqué la structure, nous avons réalisé des essais en charge pour nous assurer qu’elle pourrait supporter le poids requis.

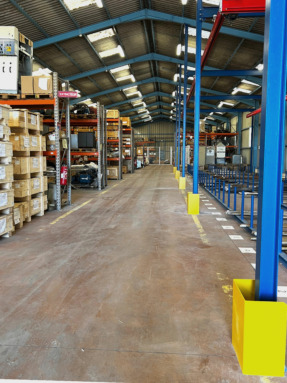

Création d’un châssis support et protections de poteaux pour Safran Landing System
Safran avait besoin de rehausser un châssis de rangement pour améliorer le confort de travail et protéger les infrastructures des chocs potentiels causés par le passage de chariots élévateurs.

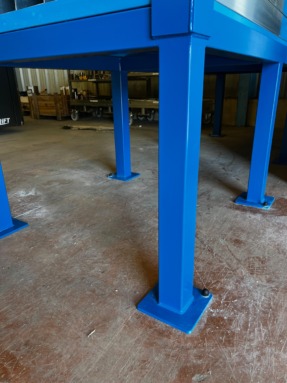

Caractéristiques du châssis :
- Dimensions : 3 m de long x 1 m de large x 80 cm de hauteur
- Matériaux : Acier
- Capacité : doit supporter 4 tonnes
- 5 protections de poteaux en acier, chevillées au sol et peintes en jaune.
Pour ce projet, nous avons d’abord effectué une prise de côtes minutieuse pour assurer une conception adaptée. La conception a ensuite été réalisée en prenant en compte les besoins de Safran pour le confort de travail et la sécurité. Après la fabrication, les châssis et protections ont été peints en jaune pour les protéger et assurer leur visibilité. OACA Métallerie est intervenu dès le réaménagement du local par Safran afin de ne pas laisser les infrastructures sans protection.
Le projet a été réalisé rapidement pour assurer la sécurité et éviter tout dommage aux infrastructures existantes.
